5084 - 5085 - 5086 - 5087

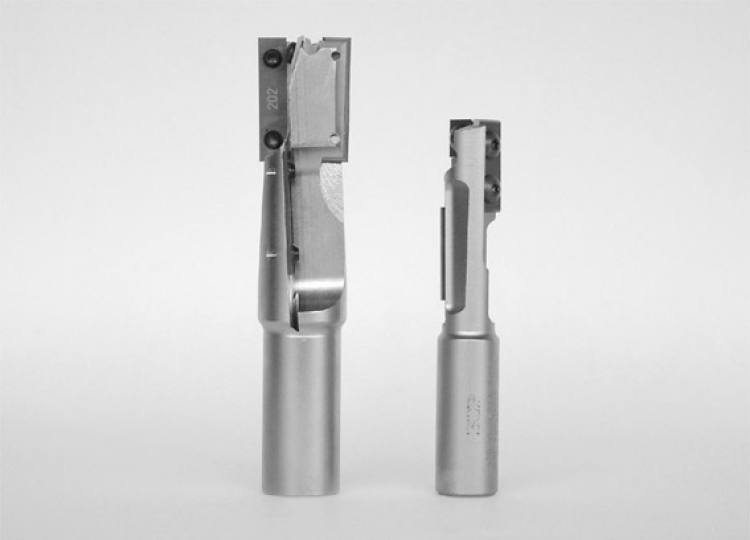

Frese pantografo per forare e contornare
Utensili di precisione per macchine CNC
Applicazione
Contornatura di pannelli in truciolare, MDF/HDF nobilitati e laminati.
Macchina
Pantografo CNC.
Informazioni tecniche

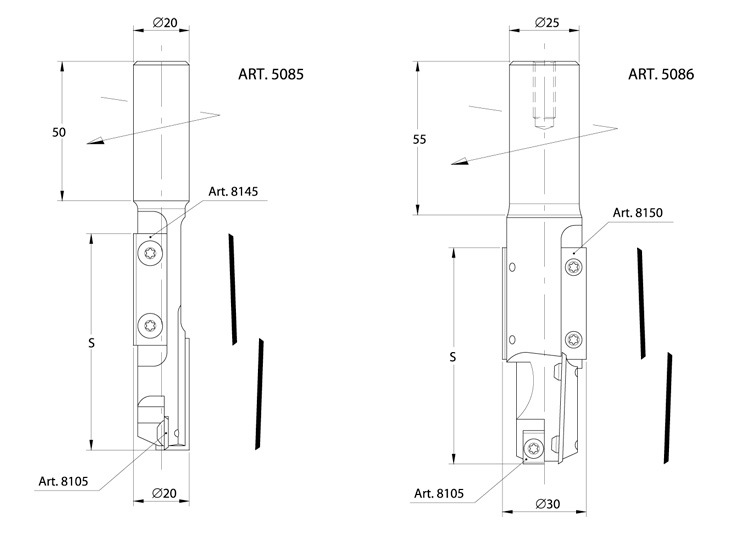

Esecuzione con coltelli intercambiabili in HW integrale micrograno. Si costruiscono con taglienti assialmente contrapposti per ottima finitura su entrambi i lati del pannello. L`art. 5085 viene fornito con attacco cilindrico d. 20x50, mentre l`art. 5086 viene fornito con attacco cilindrico d. 25x55.
scorri la tabella verso destra
| Codice | Descrizione | D | S | Z | Giri max | Coltello | Vite | Chiave |
|---|---|---|---|---|---|---|---|---|
| Codice | Descrizione | D | S | Z | Giri max | Coltello | Vite | Chiave |
| 5085 020 060 | Rotazione Dx | 20 | 58 | 1+1+1 | 20000 | 8105.300.012 | 8330.035.004 | 8345.015.000 |
| 8105.096.012 | 8330.035.002 | 8345.015.000 | ||||||
| 5084 020 060 | Rotazione Sx | 20 | 58 | 1+1+1 | 20000 | 8105.300.012 | 8330.035.004 | 8345.015.000 |
| 8105.096.012 | 8330.035.002 | 8345.015.000 | ||||||
| 5085 020 080 | Rotazione Dx | 20 | 78 | 1+1+1 | 20000 | 8105.400.012 | 8330.035.004 | 8345.015.000 |
| 8105.096.012 | 8330.035.002 | 8345.015.000 | ||||||
| 5084 020 080 | Rotazione Sx | 20 | 78 | 1+1+1 | 20000 | 8105.400.012 | 8330.035.004 | 8345.015.000 |
| 8105.096.012 | 8330.035.002 | 8345.015.000 | ||||||
| 5085 020 100 | Rotazione Dx | 20 | 98 | 1+1+1 | 18000 | 8105.500.012 | 8330.035.004 | 8345.015.001 |
| 8105.096.012 | 8330.035.002 | 8345.015.000 | ||||||
| 5084 020 100 | Rotazione Sx | 20 | 98 | 1+1+1 | 18000 | 8108.500.012 | 8330.035.004 | 8345.015.001 |
| 8105.096.012 | 8330.035.002 | 8345.015.000 | ||||||
| 5086 030 080 | Rotazione Dx | 30 | 75 | 2+2+2 | 20000 | 8150.400.009 | 8330.035.002 | 8345.015.000 |
| 8105.076.012 | 8330.035.002 | 8345.015.000 | ||||||
| 5087 030 080 | Rotazione Sx | 30 | 75 | 2+2+2 | 20000 | 8151.400.009 | 8330.035.002 | 8345.015.000 |
| 8105.076.012 | 8330.035.002 | 8345.015.000 |
